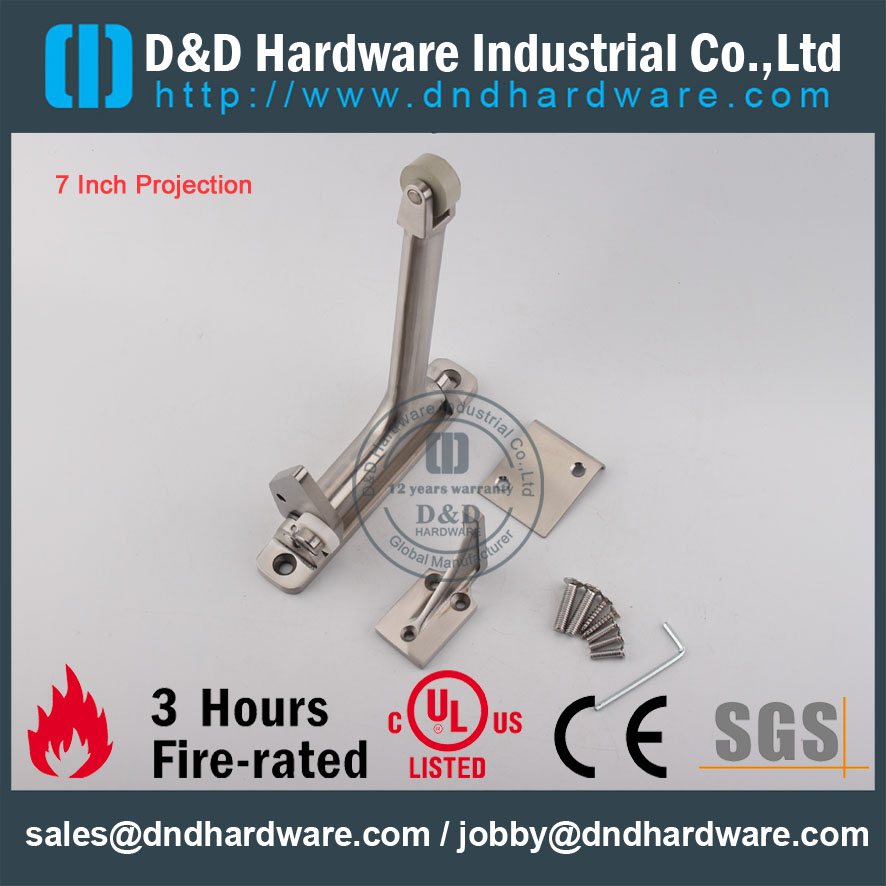

Como instalar o coordenador da porta?

1.Posicionar o coordenador fora do quadro superior.

2.marque dois orifícios de montagem fora do quadro superior se O coordenador está na posição correta.

3.Drill e toque em parafusos de máquina # 10-24 na porta de metal. Faça 1/8 \"piloto de broca na porta de madeira.

4. Para aplicação de porta de madeira, uma placa de ataque deve ser instalada em borda superior da porta inativa.

5. Monte o suporte da porta adj.

Este colchete Will. apoiar o coordenador mantido em projeção quando as portas são fechado.

6.Teste operação.

Após a instalação completa, a alavanca pivotal vai montar sobre o placa de ataque quando a porta inativa é fechada. Quando porta ativa e porta inativa ser aberta ao mesmo tempo, o coordenador braço cairá em 20 °. Se as portas se instalarem, o porta inativa será fechada mais cedo do que a porta ativa como o Porta ativa ser realizada pelo braço do coordenador neste momento.
